[OpenCV with Python] 영상처리 : 컬러 영상과 색 공간

컬러 영상은 3차원 numpy.ndarray로 표현한다.  👉  img.shape = (h, w, 3)

OpenCV에서는 RGB 순서가 아니라 BGR 순서를 기본으로 사용한다.





OpenCV에서 컬러 영상 다루기

img1 = cv2.imread('lenna.bmp', cv2.IMREAD_COLOR)

img3 = cv2.imread('lenna.bmp', cv2.IMREAD_GRAYSCALE)
img4 = cv2.cvtColor(img3, cv2.COLOR_GRAY2BGR)

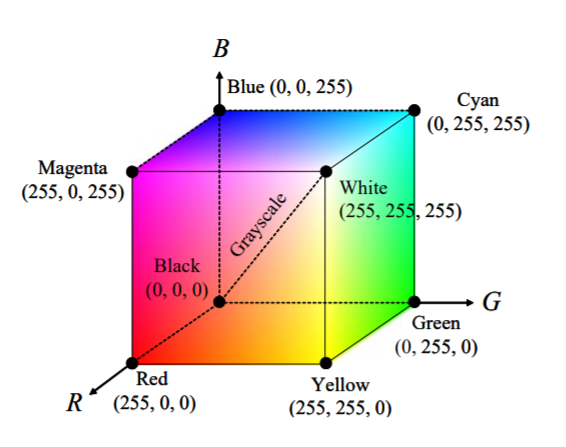

RGB 색 공간

• 빛의 삼원색인 빨간색(R), 녹색(G), 파란색(B)을 혼합하여 색상을 표현 (가산 혼합)
• TV & 모니터, 카메라 센서 Bayer 필터, 비트맵





(색상) 채널 분리  -  cv2.split

cv2.split(m, mv=None)

• m : 다채널 영상
         (e.g.) (B, G, R)로 구성된 컬러 영상
• mv : 출력 영상
• dst : 출력 영상의 리스트 (나오는 결과)



(색상) 채널 결합  -  cv2.merge

cv2.merge(mv, dst=None)

• mv : 입력 영상 리스트 또는 튜플
• dst : 출력 영상





💬  실습

import sys
import numpy as np
import cv2

# 컬러 영상 불러오기
src = cv2.imread('candies.png', cv2.IMREAD_COLOR)

if src is None:
    print('Image load failed!')
    sys.exit()

# 컬러 영상 속성 확인
print('src.shape:', src.shape)  # src.shape: (480, 640, 3)
print('src.dtype:', src.dtype)  # src.dtype: uint8

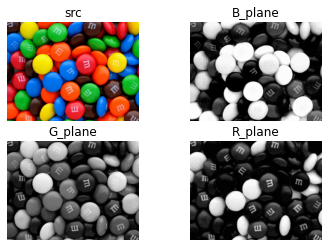

# RGB 색 평면 분할
b_plane, g_plane, r_plane = cv2.split(src)

#b_plane = src[:, :, 0]
#g_plane = src[:, :, 1]
#r_plane = src[:, :, 2]

cv2.imshow('src', src)
cv2.imshow('B_plane', b_plane)
cv2.imshow('G_plane', g_plane)
cv2.imshow('R_plane', r_plane)
cv2.waitKey()

cv2.destroyAllWindows()









---

색 공간 변환

• 영상 처리에서는 특정한 목적을 위해 RGB 색 공간을 HSV, YCrCb, Grayscale 등의 다른 색 공간으로 변환하여 처리한다.
• OpenCV 색 공간 변환 방법
  https://docs.opencv.org/master/de/d25/imgproc_color_conversions.html 참고



✔︎  색 공간 변환 함수  -  cv2.cvtColor

cv2.cvtColor(src, code, dst=None, dstCn=None)

• src : 입력 영상
• code : 색 변환 코드 (OpenCV 문서 페이지 참고)


  cv2.COLOR_BGR2GRAY / cv2.COLOR_GRAY2BGR	BGR ↔ GRAY
  cv2.COLOR_BGR2RGB / cv2.COLOR_RGB2BGR	BGR ↔ RGB
  cv2.COLOR_BGR2HSV / cv2.COLOR_HSV2BGR	BGR ↔ HSV
  cv2.COLOR_BGR2YCrCb / cv2.COLOR_YCrCb2BGR	BGR ↔ YCrCb

• dstCn : 결과 영상의 채널 수 / 0이면 자동 결정된다.
• dst : 출력 영상

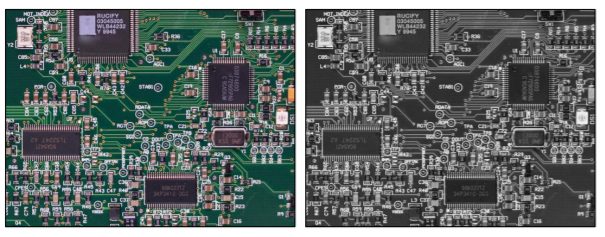

RGB 색상을 그레이스케일로 변환

• 장점 : 데이터 저장 용량 감소, 데이터 처리 속도 향상
• 단점 : 색상 정보 손실

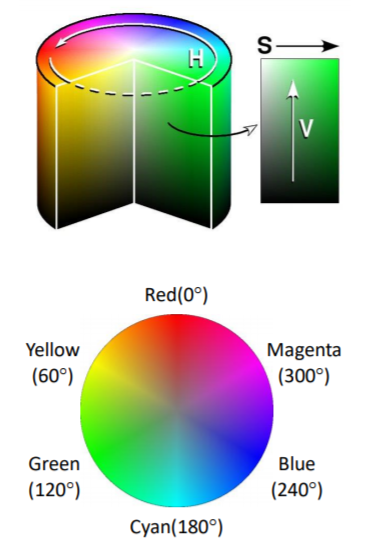

HSV 색 공간

• Hue : 색상, 색의 종류
• Saturation : 채도, 색의 탁하고 선명한 정도
• Value : 명도, 빛의 밝기



HSV 값 범위

• cv2.CV_8U 영상의 경우
  0 ≤ 𝐻 ≤ 179
  0 ≤ 𝑆 ≤ 255
  0 ≤ 𝑉 ≤ 255

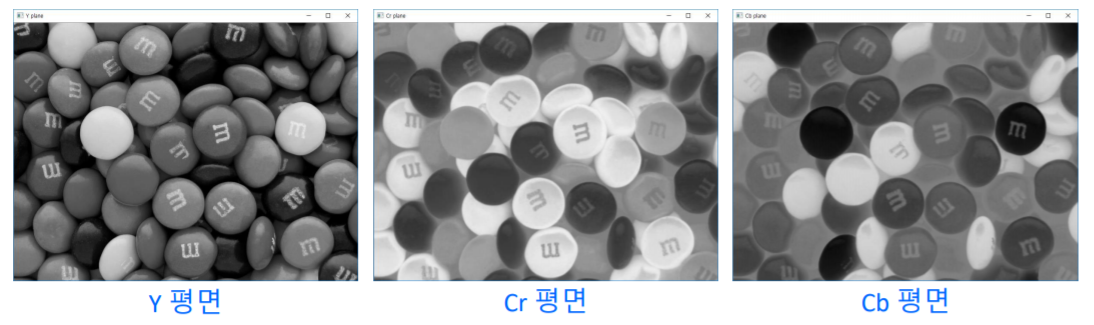

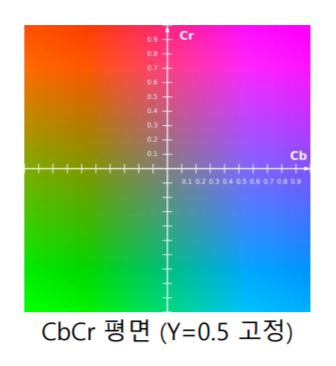

YCrCb 색 공간

• PAL, NTSC, SECAM 등의 컬러 비디오 표준에 사용되는 색 공간
• 영상의 밝기 정보와 색상 정보를 따로 분리하여 부호화 (흑백 TV 호환)

• Y : 밝기 정보(luma)
• Cr, Cb : 색차(chroma)





YCrCb 값 범위

• cv2.CV_8U 영상의 경우
  0 ≤ 𝑌 ≤255
  0 ≤ 𝐶𝑟 ≤ 255
  0 ≤ 𝐶𝑏 ≤ 255
