[OpenCV with Python] 영상처리 : 히스토그램 분석

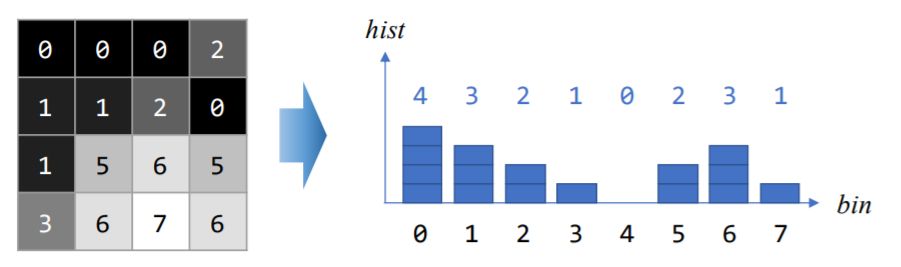

히스토그램(Histogram)

• 영상의 픽셀 값 분포를 그래프의 형태로 표현한 것
• 예를 들어 그레이스케일 영상에서 각 그레이스케일 값에 해당하는 픽셀의 개수를 구하고, 이를 막대 그래프의 형태로 표현한 것

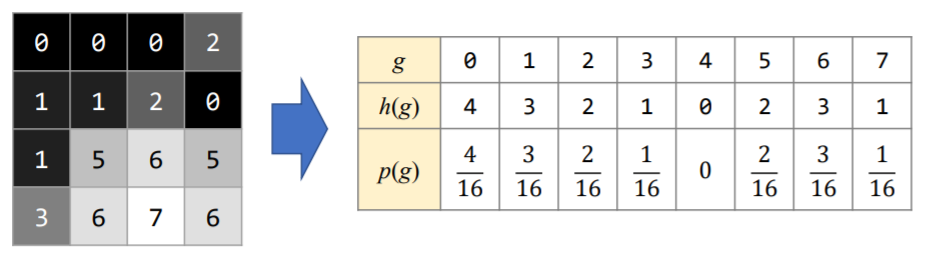

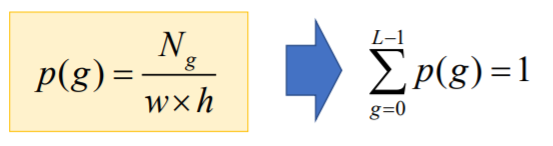

정규화된 히스토그램(Normalized histogram)

• 각 픽셀의 개수를 영상 전체 픽셀 개수로 나누어준 것
• 해당 그레이스케일 값을 갖는 픽셀이 나타날 확률을 의미한다.

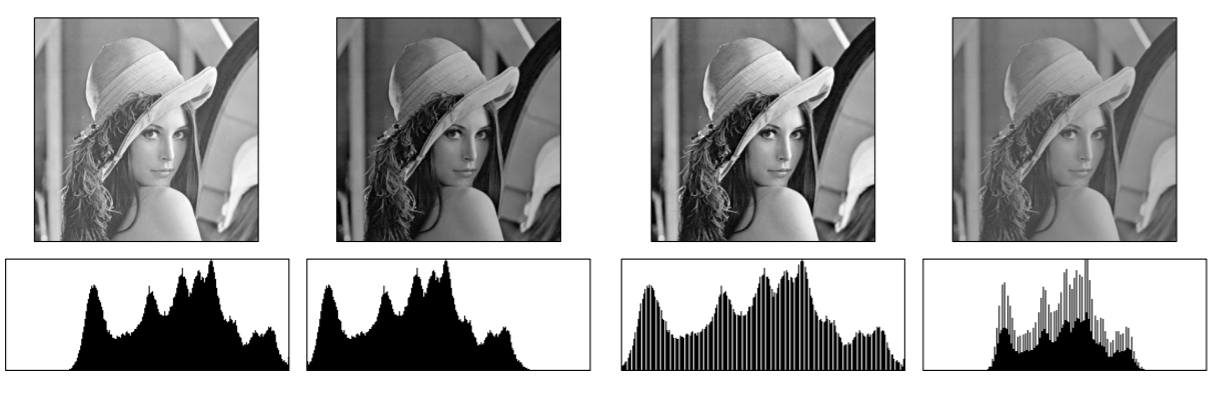

영상과 히스토그램의 관계





히스토그램 구하기  -  cv2.calcHist

cv2.calcHist(images,
             channels,
             mask,
             histSize,
             ranges,
             hist=None,
             accumulate=None)

• images : 입력 영상 리스트
• channels : 히스토그램을 구할 채널을 나타내는 리스트
• mask : 마스크 영상 입력
           영상 전체에서 히스토그램을 구하려면 None 지정
• histSize : 히스토그램 각 차원의 크기(빈(bin)의 개수)를 나타내는 리스트
• ranges : 히스토그램 각 차원의 최솟값과 최댓값으로 구성된 리스트
• hist : 계산된 히스토그램 (numpy.ndarray)
• accumulate :  기존의 hist 히스토그램에 누적하려면 True, 새로 만들려면 False



💬  실습

import sys
import numpy as np
import matplotlib.pyplot as plt
import cv2

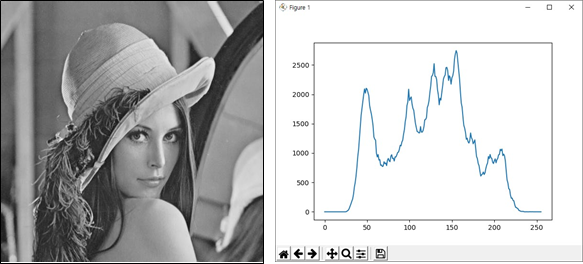

# 그레이스케일 영상의 히스토그램
src = cv2.imread('lenna.bmp', cv2.IMREAD_GRAYSCALE)

if src is None:
    print('Image load failed!')
    sys.exit()

hist = cv2.calcHist([src], [0], None, [256], [0, 256])

cv2.imshow('src', src)
cv2.waitKey(1)

plt.plot(hist)
plt.show()

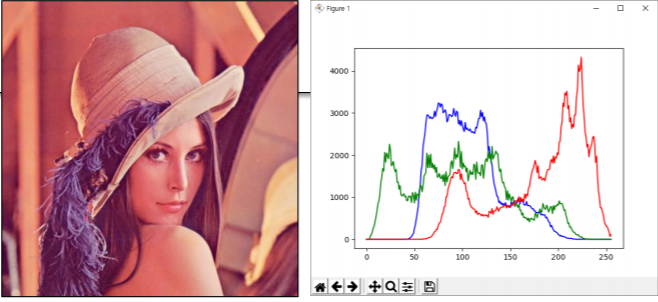

# 컬러 영상의 히스토그램
src = cv2.imread('lenna.bmp')

if src is None:
    print('Image load failed!')
    sys.exit()

colors = ['b', 'g', 'r']
bgr_planes = cv2.split(src)

for (p, c) in zip(bgr_planes, colors):
    hist = cv2.calcHist([p], [0], None, [256], [0, 256])
    plt.plot(hist, color=c)

cv2.imshow('src', src)
cv2.waitKey(1)

plt.show()

cv2.destroyAllWindows()
