[OpenCV with Python] 이진 영상 처리 : 외곽선 검출

외곽선 검출

외곽선 검출이란 객체의 외곽선 좌표를 모두 추출하는 작업이다.

바깥선 외곽선뿐 아니라 옵션을 적용함으로써 안쪽 외곽선도 검출할 수 있다.

외곽선 간의 상관관계도 알 수 있으며, 외곽선의 계층 구조도 표현할 수 있다.





외곽선 객체 하나의 표현 방법

• numpy.ndarray
• shape=(K, 1, 2) (K는 외곽선 좌표 개수)
• dtype=numpy.int32



여러 외곽선 표현 방법

• "객체 하나의 외곽선(numpy.ndarray)"을 원소로 갖는 리스트
• len(리스트) = 전체 외곽선 개수(N)





✔︎  외곽선 검출 함수 - cv2.findContours

contours, hierarchy = cv2.findContours(
    image, mode, method, contours=None, hierarchy=None, offset=None)

• image : 입력 영상. non-zero 픽셀을 객체로 간주함.
• mode : 외곽선 검출 모드. cv2.RETR_로 시작하는 상수.
• method : 외곽선 근사화 방법. cv2.CHAIN_APPROX_로 시작하는 상수.
• contours : 검출된 외곽선 좌표. numpy.ndarray로 구성된 리스트. len(contours)=전체 외곽선 개수(N).
  • contours[i].shape=(K, 1, 2)
  • contours[i].dtype=numpy.int32

• hierarchy : 외곽선 계층 정보.
  • numpy.ndarray.shape=(1, N, 4), dtype=numpy.int32
  • hierrarchy[0, i, 0] ~ hierarchy[0, i, 3]이 순서대로 next, prev, child, paraent 외곽선 인덱스를 가리킴. 해당 외곽선이 없으면 -1.

• offset : 좌표 값 이동 옵셋. 기본값은 (0, 0)

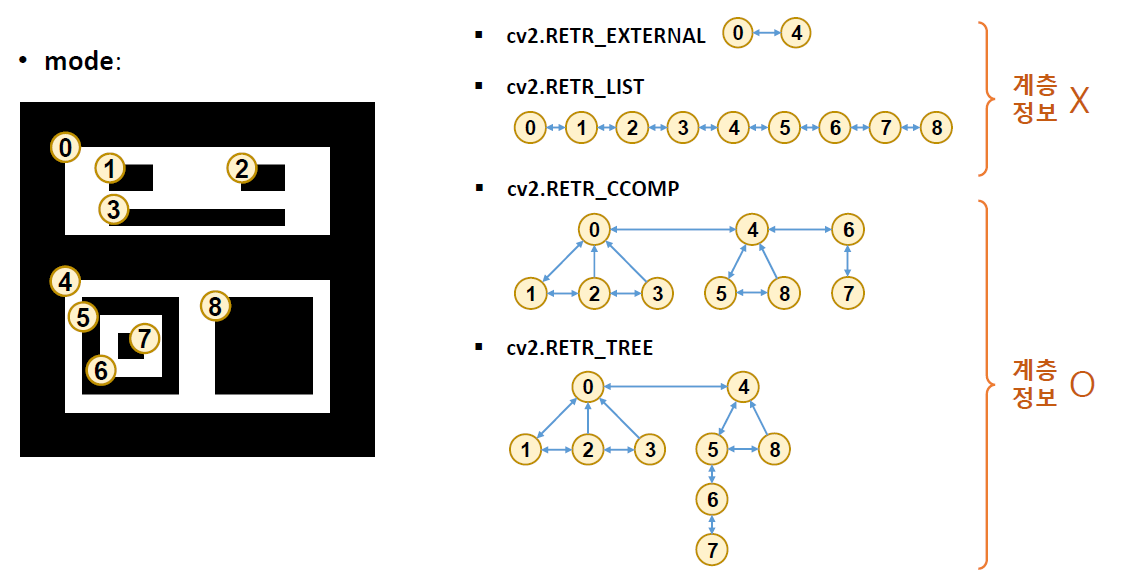

mode

• cv2.RETR_EXTERNAL
  • 검정색 배경에서 만나게 되는 첫번째 흰색 객체 검출
  • 위 예시에서는 0과 4가 해당
  • 바깥쪽 외곽선만 검출한다.
• cv2.RETR_LIST
  • 모든 외곽선을 다 찾는다.
  • 순서없이 무작위로 찾음
• cv2.RETR_CCOMP
  • 2단계로 만드는 계층구조
  • 위 예시에서 6을 보면 형태를 알 수 있음 (하단 TREE와 다르게 6을 상위 단계로 본다)
• cv2.RETR_TREE
  • 계층구조를 형성함

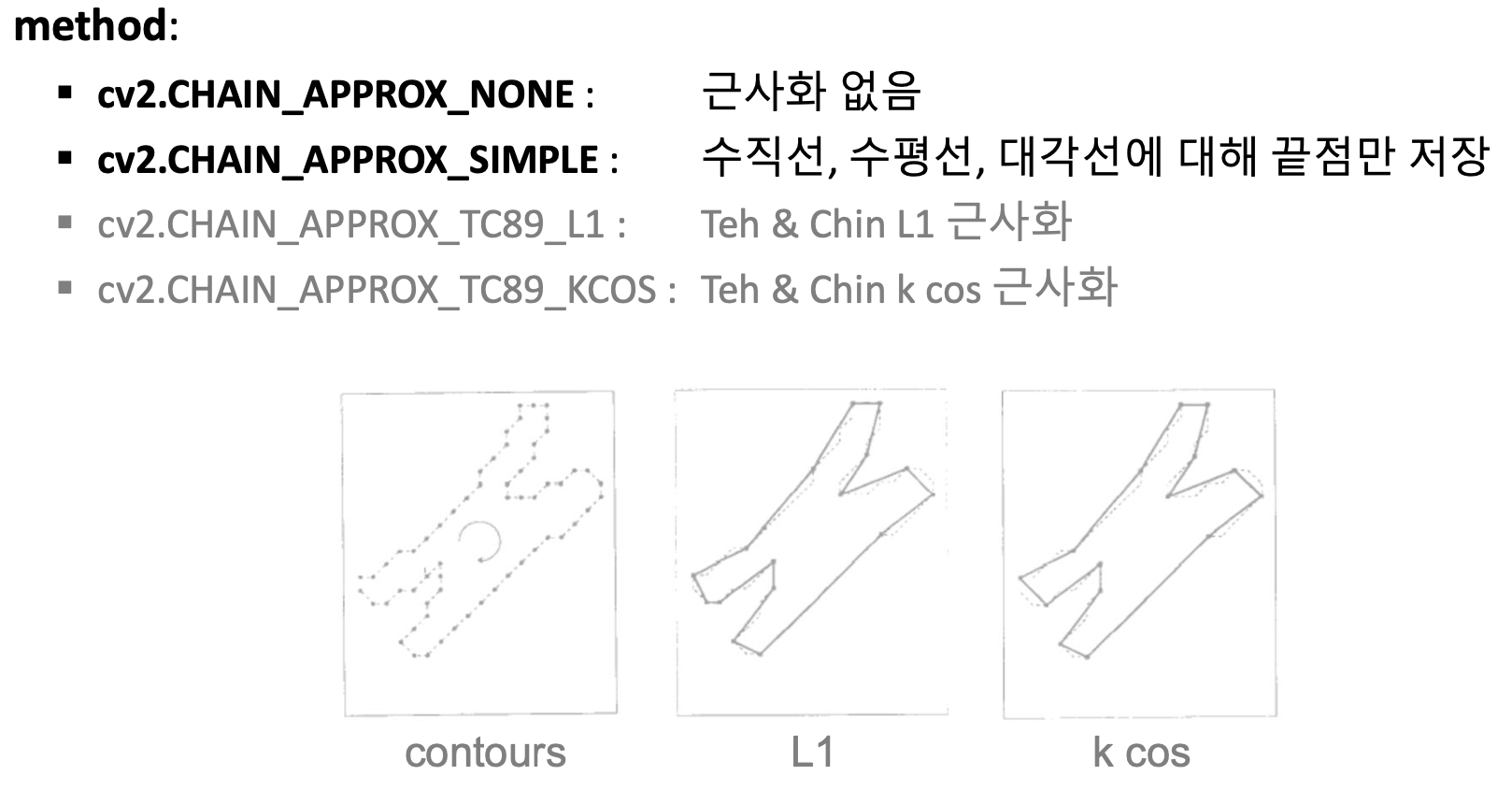

method

외곽선을 근사화하거나 단순화한다. 주로 기본값을 사용한다.

SIMPLE은 수직선, 수평선, 대각선에 대해 끝점만 저장한다.





✔︎  외곽선 그리기 함수 - cv2.drawContours

image = cv2.drawContours(image, contours, contourIdx, color, thickness=None,
                         lineType=None, hierarchy=None, maxLevel=None, offset=None)

• image : 입출력 영상
• contours : (cv2.findContours() 함수로 구현) 외곽선 좌표 정보
• contourIdx : 외곽선 인덱스. 음수(-1)를 지정하면 모든 외곽선을 그린다.
• color : 외곽선 색상
• thickness : 외곽선 두께. thickness < 0이면 내부를 채운다.
• lineType : LINE_4, LINE_8, LINE_AA 중 하나 지정
• hierarchy : 외곽선 계층 정보
• maxLevel : 그리기를 수행할 최대 외곽선 레벨. maxLevel=0이면 contourIdx로 지정된 외곽선만 그린다.

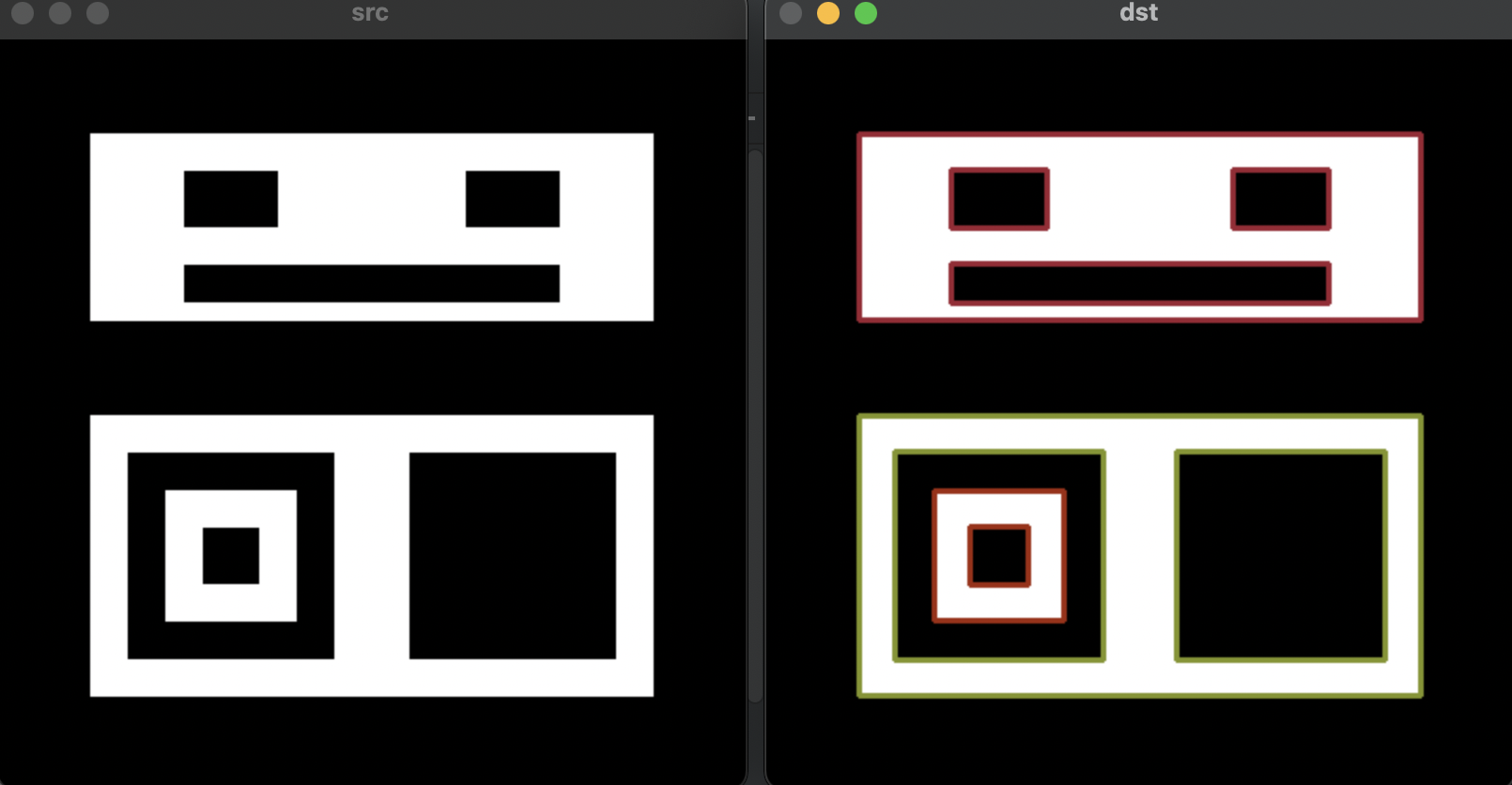

💬  계층 정보를 사용하는 외곽선 검출 예제

dimport sys
import random
import numpy as np
import cv2


src = cv2.imread('contours.bmp', cv2.IMREAD_GRAYSCALE)

if src is None:
    print('Image load failed!')
    sys.exit()

contours, hier = cv2.findContours(src, cv2.RETR_CCOMP, cv2.CHAIN_APPROX_NONE)

dst = cv2.cvtColor(src, cv2.COLOR_GRAY2BGR)

idx = 0
while idx >= 0:
    c = (random.randint(0, 255), random.randint(0, 255), random.randint(0, 255))
    cv2.drawContours(dst, contours, idx, c, 2, cv2.LINE_8, hier)
    idx = hier[0, idx, 0]

cv2.imshow('src', src)
cv2.imshow('dst', dst)
cv2.waitKey()
cv2.destroyAllWindows()

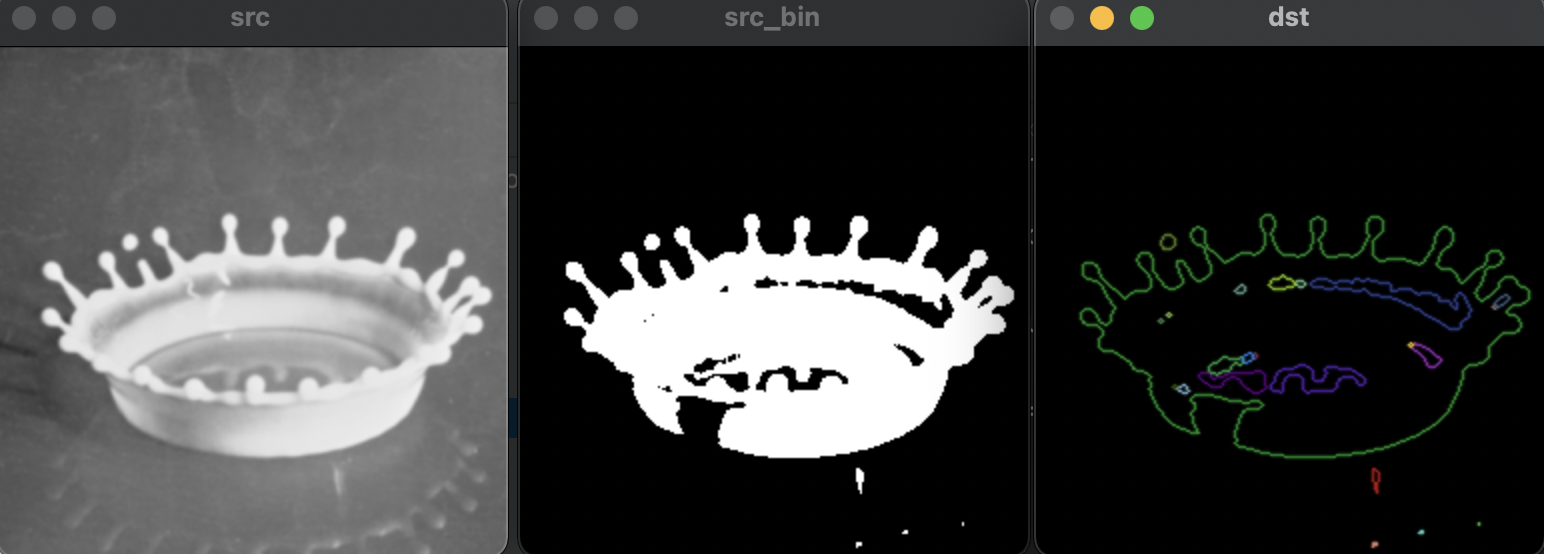

💬  계층 정보를 사용하지 않는 외곽선 검출 예제

import sys
import random
import numpy as np
import cv2


src = cv2.imread('milkdrop.bmp', cv2.IMREAD_GRAYSCALE)

_, src_bin = cv2.threshold(src, 0, 255, cv2.THRESH_OTSU)

contours, _ = cv2.findContours(src_bin, cv2.RETR_LIST, cv2.CHAIN_APPROX_NONE)

h, w = src.shape[:2]
dst = np.zeros((h, w, 3), np.uint8)

for i in range(len(contours)):
    c = (random.randint(0, 255), random.randint(0, 255), random.randint(0, 255))
    cv2.drawContours(dst, contours, i, c, 1, cv2.LINE_AA)

cv2.imshow('src', src)
cv2.imshow('src_bin', src_bin)
cv2.imshow('dst', dst)
cv2.waitKey()
cv2.destroyAllWindows()
