[OpenCV with Python] 영상 분할과 객체 검출 : 그랩컷 - cv2.grabCut

그랩컷(GrabCut)이란?

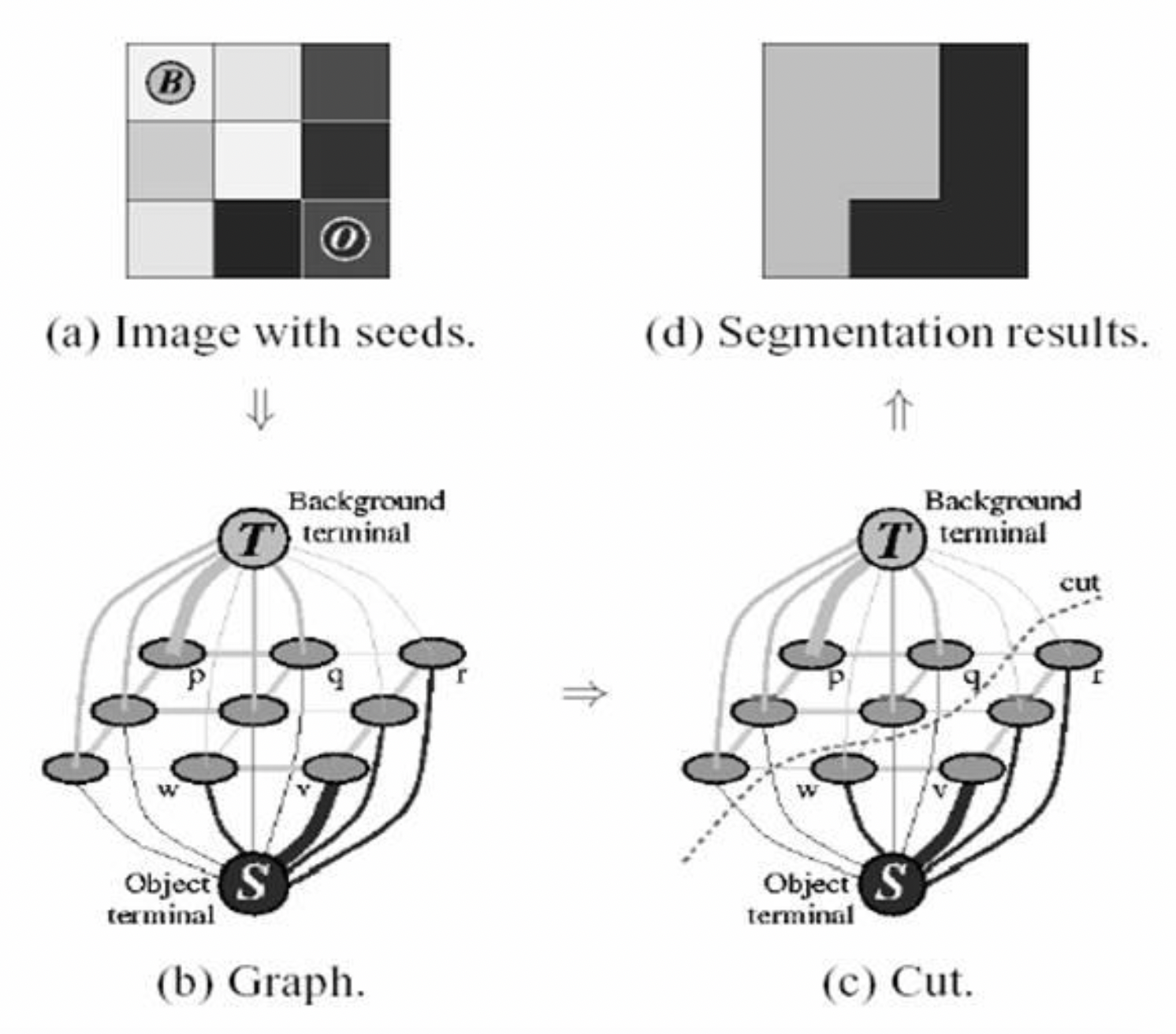

• 그래프 컷(graph cut) 기반 영역 분할 알고리즘
• 영상의 픽셀을 그래프 정점으로 간주하고, 픽셀들을 두 개의 그룹(객체, 배경)으로 나누는 최적의 컷(Max Flow Minimum Cut)을 찾는 방식

이 알고리즘으로 객체와 배경을 구분할 수 있다. 객체를 가운데, 배경은 바깥 부분으로 간주한다.





그랩컷 영상 분할 동작 방식

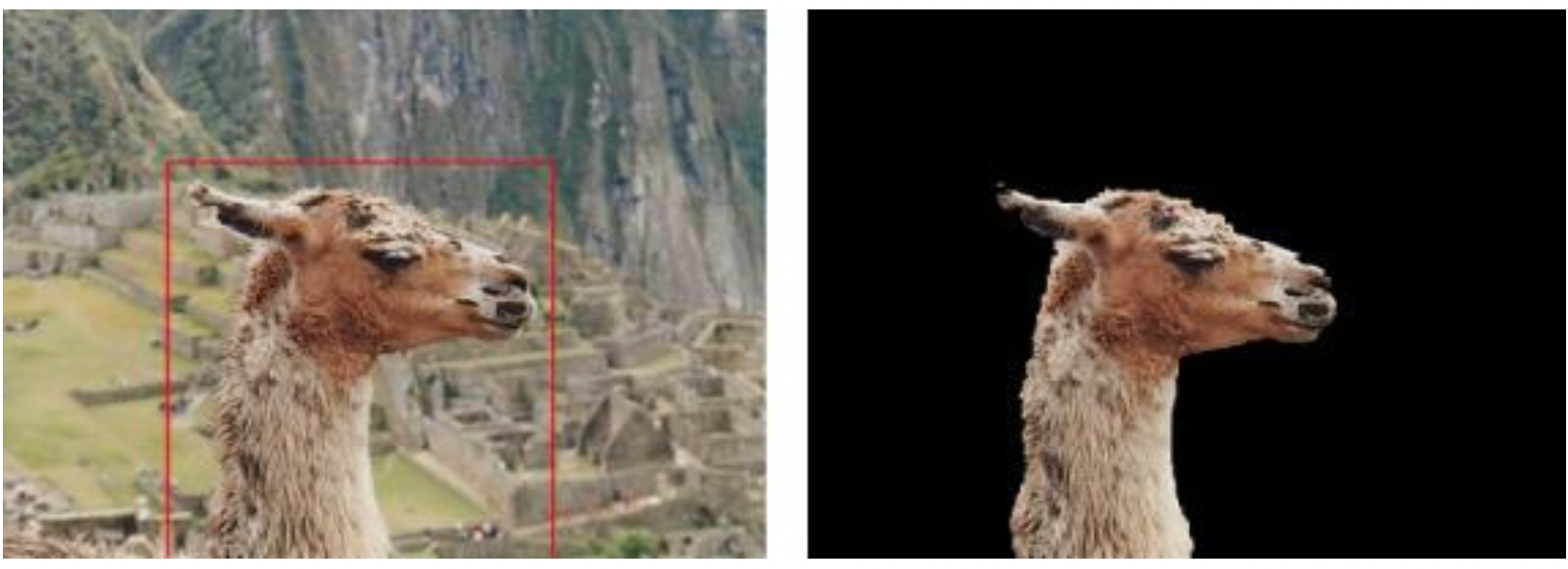

1.  객체 위치를 러프하게 사각형 형태로 주는 방식
2.  객체 부분과 배경 부분을 마우스로 지정해주고 정보를 제공하고 다시 업데이트 하는 방식







✔︎  그랩컷 함수 - cv2.grabCut

mask, bgdModel, fgdModel = cv2.grabCut(img, mask, rect, bgdModel, fgdModel, iterCount, mode=None)

• img : 입력 영상. 8비트 3채널.
• mask : 입출력 마스크.
  cv2.GC_BGD(0), cv2.GC_FGD(1), cv2.GC_PR_BGD(2), cv2.GC_PR_FGD(3) 네 개의 값으로 구성됨.
  cv2.GC_INIT_WITH_RECT 모드로 초기화.
• rect : ROI 영역. cv2.GC_INIT_WITH_RECT 모드에서만 사용됨.
• bgdModel : 임시 배경 모델 행렬. 같은 영상 처리시에는 변경 금지.
• fgdModel : 임시 전경 모델 행렬. 같은 영상 처리시에는 변경 금지.
• iterCount : 결과 생성을 위한 반복 횟수
• mode : cv2.GC_로 시작하는 모드 상수.
  보통 cv2.GC_INIT_WITH_RECT 모드로 초기화하고, cv2.GC_INIT_WITH_MASK 모드로 업데이트함.

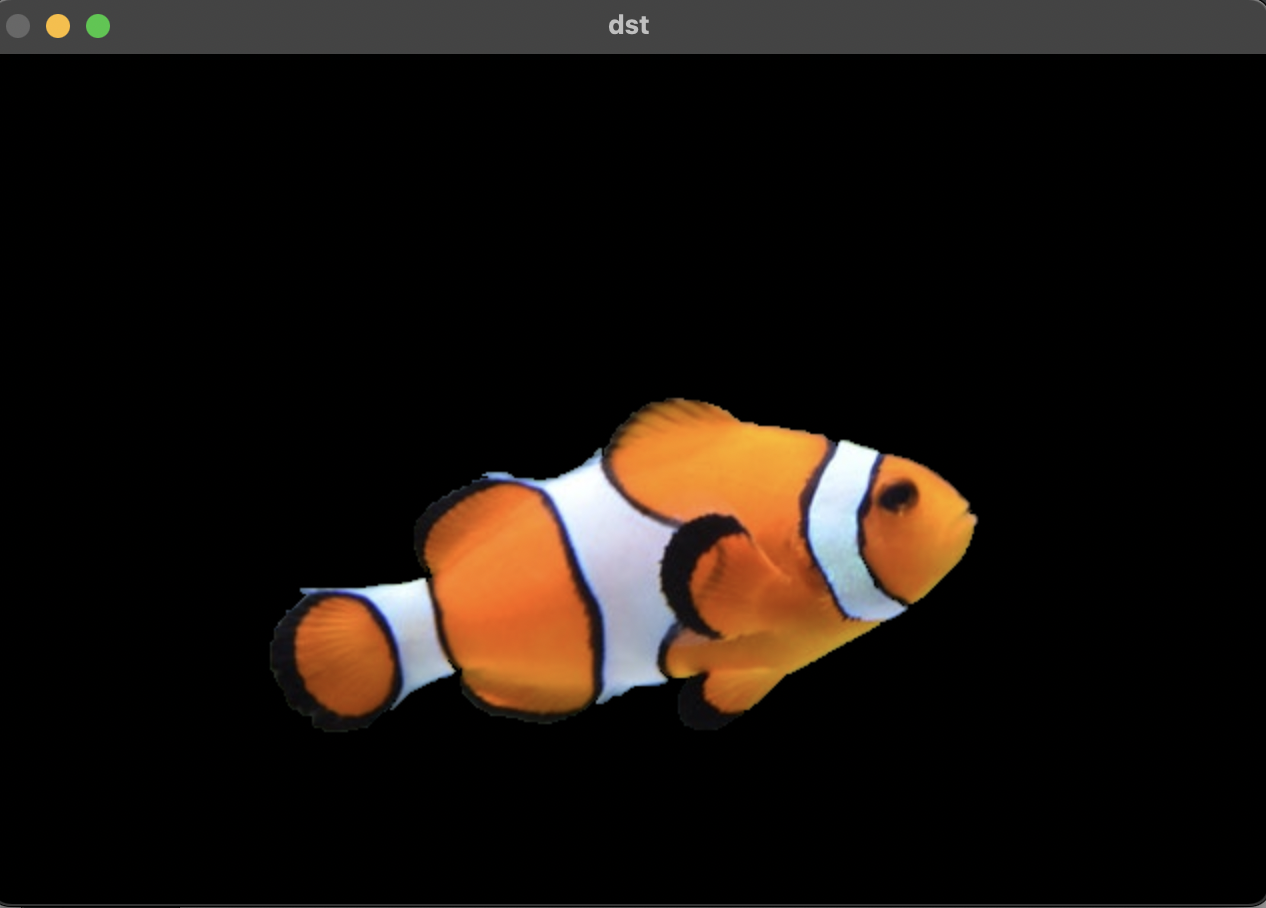

💬  그랩컷 영상 분할 예제

src = cv2.imread('nemo.jpg')

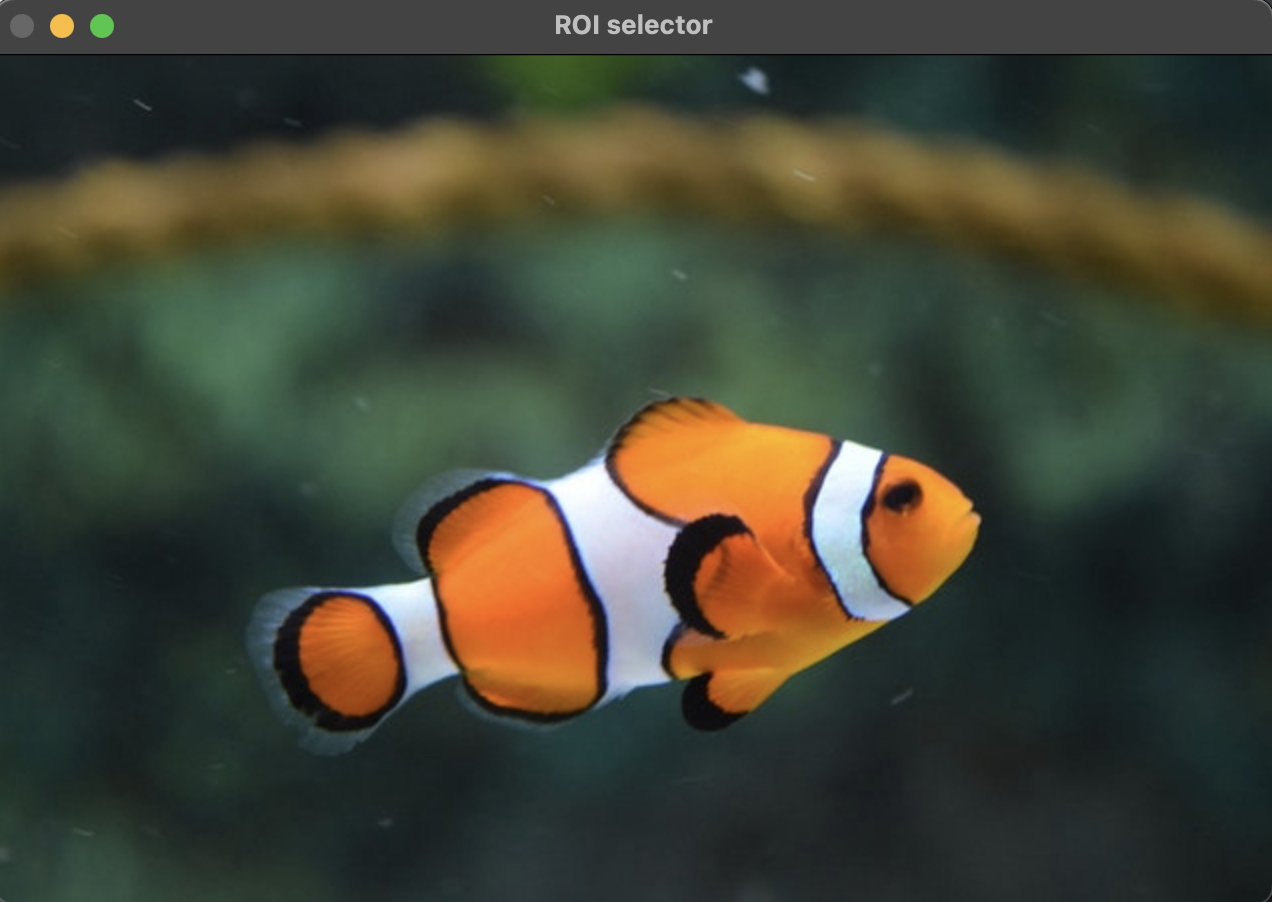

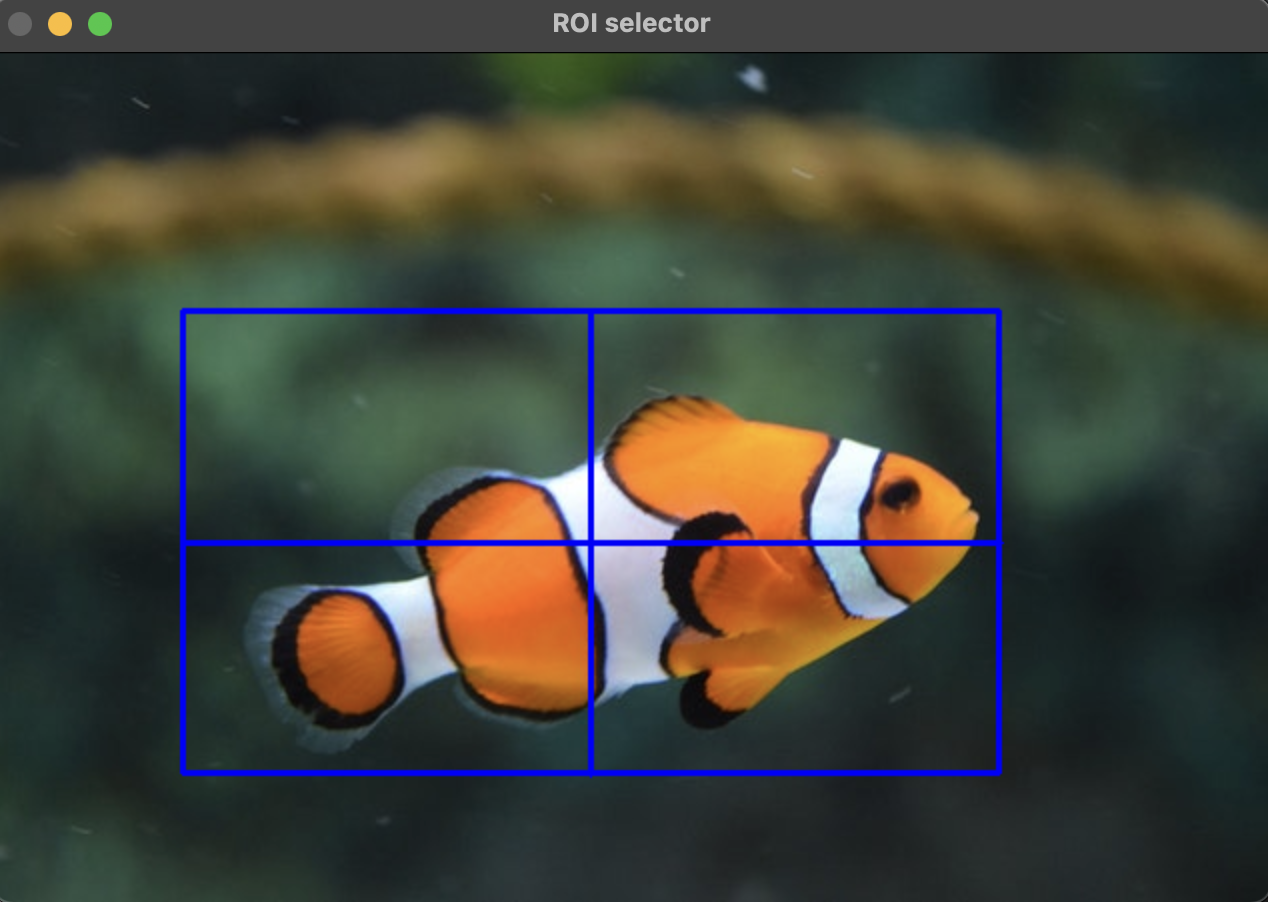

rc = cv2.selectROI(src)
mask = np.zeros(src.shape[:2], np.uint8)

cv2.grabCut(src, mask, rc, None, None, 5, cv2.GC_INIT_WITH_RECT)

# 0: cv2.GC_BGD, 2: cv2.GC_PR_BGD
mask2 = np.where((mask == 0) | (mask == 2), 0, 1).astype('uint8')
dst = src * mask2[:, :, np.newaxis]

mask = mask * 64
cv2.imshow('mask', mask)
cv2.imshow('dst', dst)

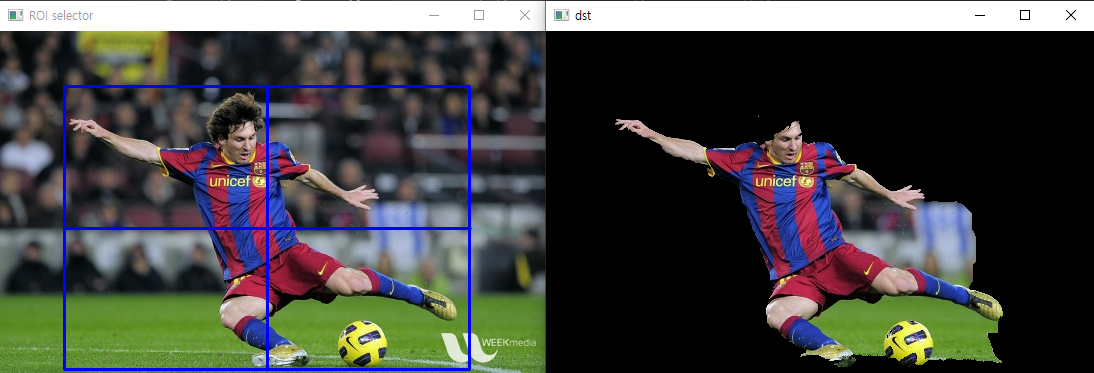

💬  마우스를 활용한 그랩컷 영상 분할 예제

src = cv2.imread('messi5.jpg')

mask = np.zeros(src.shape[:2], np.uint8)  # 마스크
bgdModel = np.zeros((1, 65), np.float64)  # 배경 모델
fgdModel = np.zeros((1, 65), np.float64)  # 전경 모델

rc = cv2.selectROI(src)

cv2.grabCut(src, mask, rc, bgdModel, fgdModel, 1, cv2.GC_INIT_WITH_RECT)

mask2 = np.where((mask == 0) | (mask == 2), 0, 1).astype('uint8')
dst = src * mask2[:, :, np.newaxis]

# 초기 분할 결과 출력
cv2.imshow('dst', dst)

# 마우스 이벤트 처리 함수 등록
def on_mouse(event, x, y, flags, param):
    if event == cv2.EVENT_LBUTTONDOWN:
        cv2.circle(dst, (x, y), 3, (255, 0, 0), -1)
        cv2.circle(mask, (x, y), 3, cv2.GC_FGD, -1)
        cv2.imshow('dst', dst)
    elif event == cv2.EVENT_RBUTTONDOWN:
        cv2.circle(dst, (x, y), 3, (0, 0, 255), -1)
        cv2.circle(mask, (x, y), 3, cv2.GC_BGD, -1)
        cv2.imshow('dst', dst)
    elif event == cv2.EVENT_MOUSEMOVE:
        if flags & cv2.EVENT_FLAG_LBUTTON:
            cv2.circle(dst, (x, y), 3, (255, 0, 0), -1)
            cv2.circle(mask, (x, y), 3, cv2.GC_FGD, -1)
            cv2.imshow('dst', dst)
        elif flags & cv2.EVENT_FLAG_RBUTTON:
            cv2.circle(dst, (x, y), 3, (0, 0, 255), -1)
            cv2.circle(mask, (x, y), 3, cv2.GC_BGD, -1)
            cv2.imshow('dst', dst)

cv2.setMouseCallback('dst', on_mouse)

while True:
    key = cv2.waitKey()
    if key == 13:  # ENTER
        # 사용자가 지정한 전경/배경 정보를 활용하여 영상 분할
        cv2.grabCut(src, mask, rc, bgdModel, fgdModel, 1, cv2.GC_INIT_WITH_MASK)
        mask2 = np.where((mask == 2) | (mask == 0), 0, 1).astype('uint8')
        dst = src * mask2[:, :, np.newaxis]
        cv2.imshow('dst', dst)
    elif key == 27:
        break



⬇︎

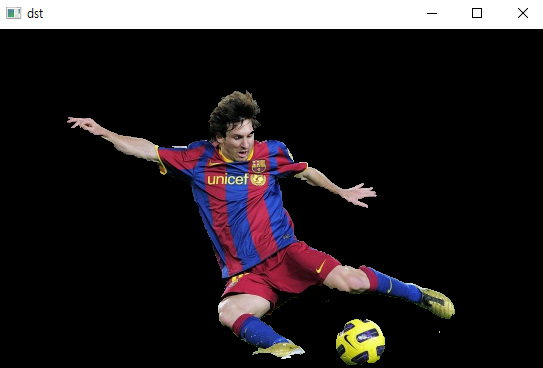

객체 검출을 잘 못하였을 때 직접 배경과 전경을 마우스로 지정하고 업데이트 할 수 있다.
