[OpenCV with Python] 영상 분할과 객체 검출 : 템플릿 매칭 1

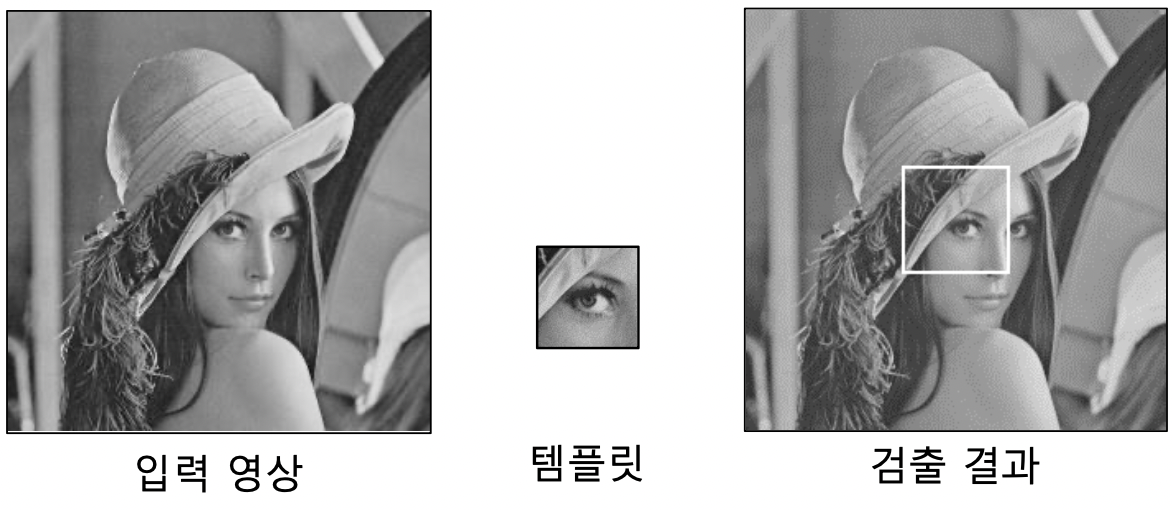

템플릿 매칭(Template matching)이란?

• 입력 영상에서(작은크기의) 템플릿 영상과 일치하는 부분을 찾는 기법
• 템플릿 : 찾을 대상이 되는 작은 영상. 패치(patch).





템플릿 매칭은 노이즈와 밝기 변화에 강하다. CCOFF 연산을 이용하여 밝기 보정을 해서 매칭하기 때문이다. 가우시안 노이즈의 경우에 correlation 방법이 잘 동작한다. 다만 기본적으로 같은 위치에 있는 픽셀 값들을 곱하고 더해서 유사도를 판단하는 방식이기 때문에 회전, 크기변환이 심하게 일어난 경우 찾고자하는 템플릿 영상의 위치를 제대로 찾을 수 없다. 다른 방법으로 키포인트 로컬 피쳐 매칭, 로컬 피쳐 포인트 매칭을 생각해볼 수 있다.





템플릿 동작 방식

필터링에서 동작하던 방식이랑 유사하다.

1. 템플릿 영상을 입력 영상의 좌측 상단에서 시작해서 전체 영역을 스캔
2. 템플릿 영상과 입력 영산간 유사도와 비유사도를 실수 형태의 행렬로 반환(거리의 개념으로 반환)
3. 유사도와 비유사도를 조사하는지 선택에 따라 최댓값, 최솟값을 중 어떤 값을 봐야하는지 결정
4. 반환값 행렬은 입력 영상보다 한픽셀 작은 형태로 유사도맵 또는 비유사도맵을 행렬의 형태로 출력
5. 최댓값, 최솟값 위치를 마킹



✔︎  템플릿 매칭 함수 - cv2.matchTemplate

result = cv2.matchTemplate(image, templ, method, result=None, mask=None)

•  image : 입력 영상. 8비트 또는 32비트.
•  templ : 템플릿 영상. image보다 같거나 작은 크기, 같은 타입.
•  method : 비교 방법. cv2.TM_으로 시작하는 플래그 지정. (6가지)




•  result : 비교 결과 행렬. numpy.ndarray. dtype=numpy.float32.
  image의 크기가 W X H 이고, templ의 크기가 w X h 이면 result 크기는 (W - w + 1) X (H - h +1).
  (가상의 픽셀이 가정되지 않기 때문)



입력 영상과 템플릿 영상의 크기를 동일하게 하면 1X1 행렬이 나온다. 이 행렬이 유사도 또는 비유사도를 판단하는 행렬이 된다.

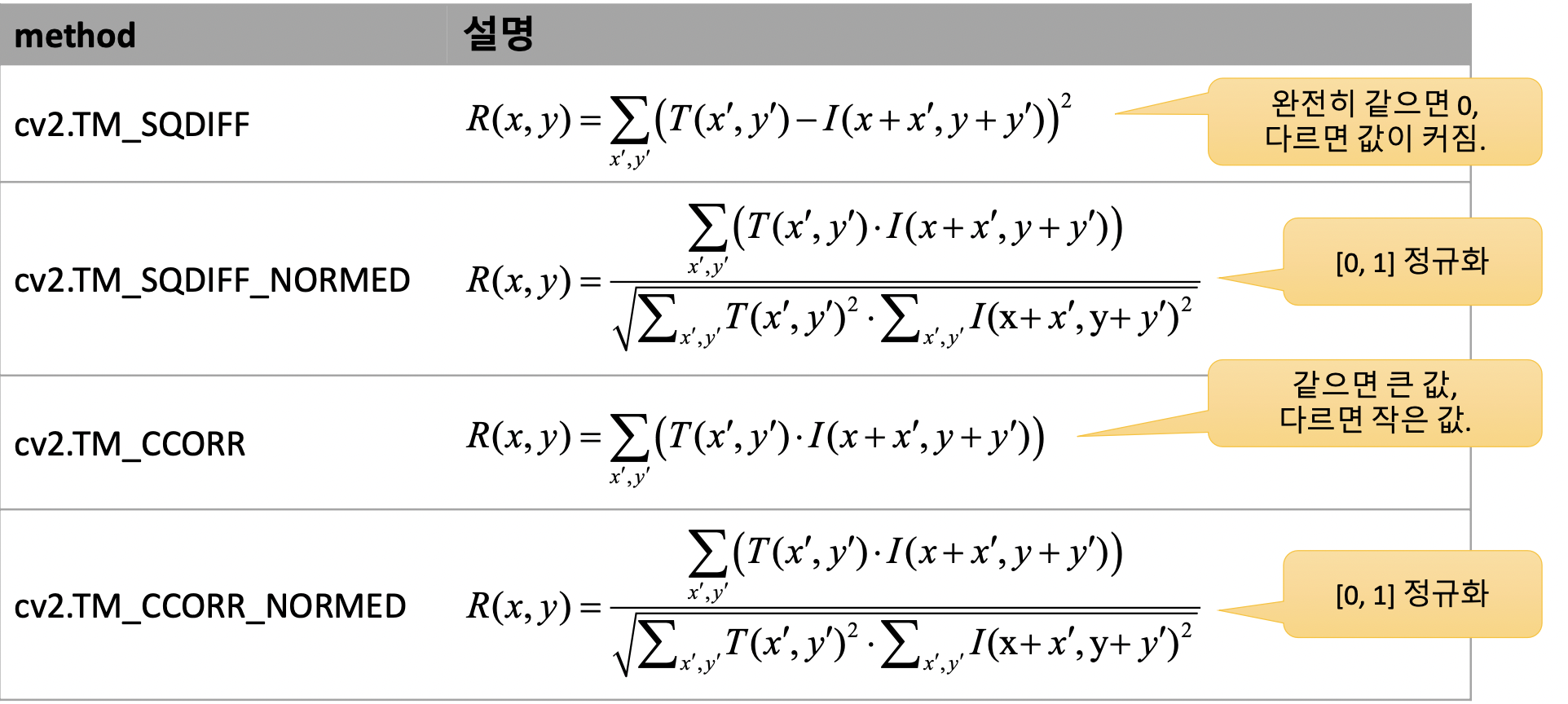

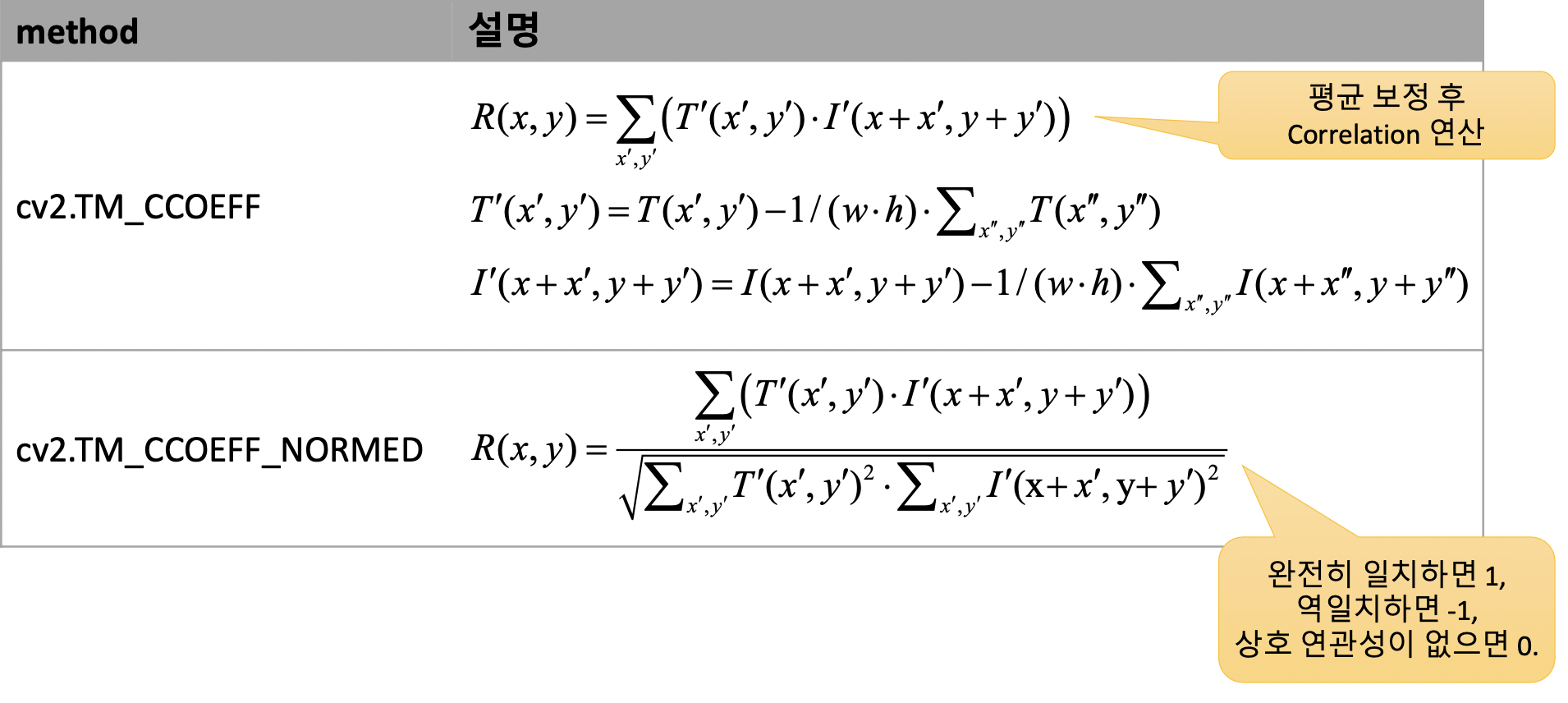

템플릿 매칭 방법 - method 인자

method 인자는 유사도를 계산할건지 비유사도를 계산할 건지를 플래그로 지정할 수 있다.

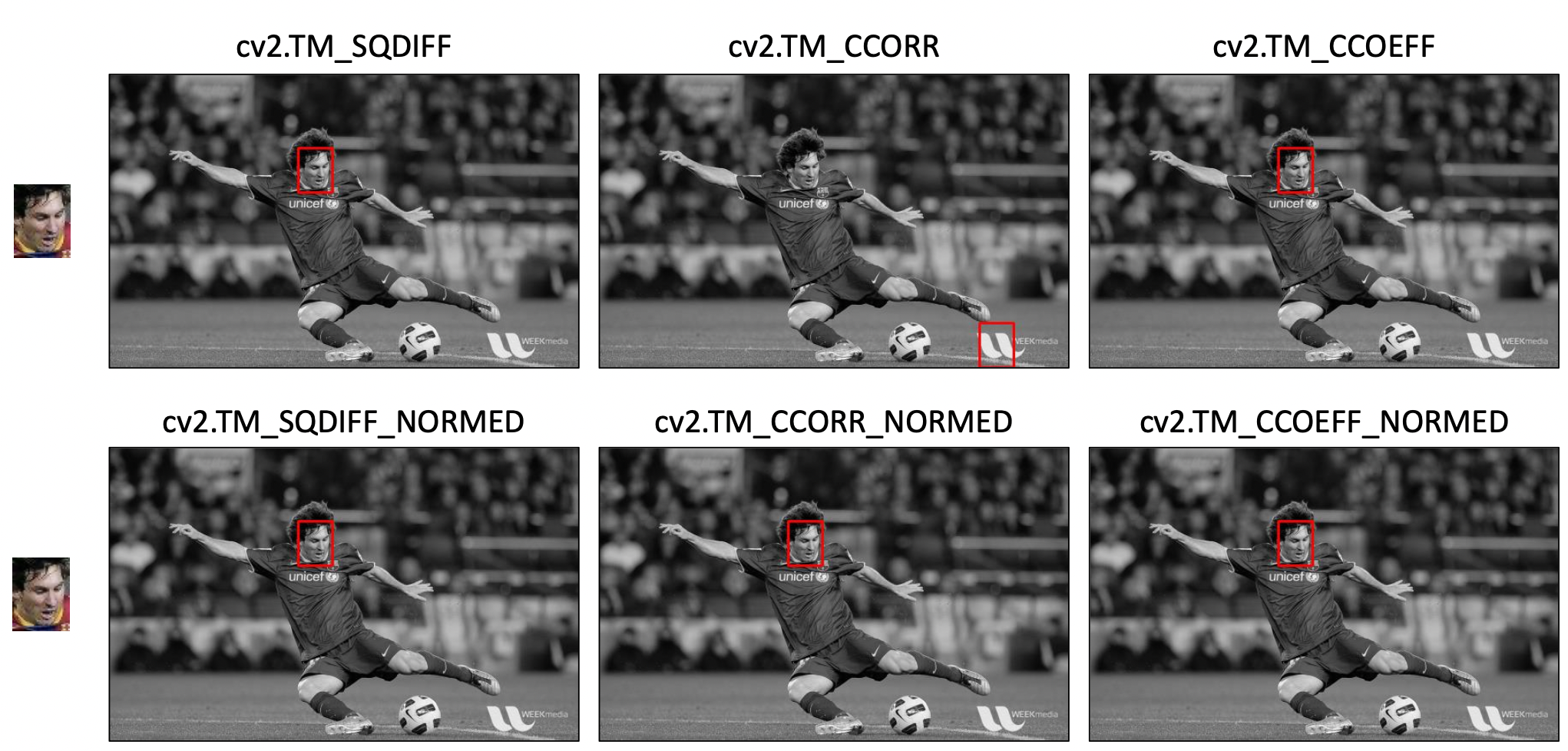

템플릿 매칭 방법 비교

• CCORR 방식은 두 영상파일의 비교 부분 픽셀 값을 곱한 것으로 큰 값일 수록 비슷하다고 판단하므로 입력 영상의 밝은 부분은 무조건 큰 값을 띠게 되어 비슷하다고 판단됨
• 이외의 방식은 모두 제대로 템플릿 매칭에 성공

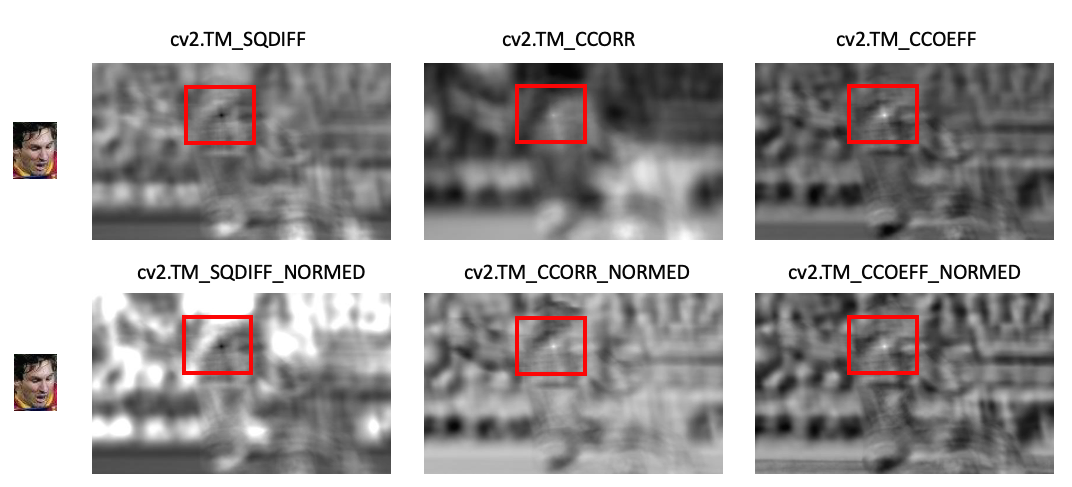

유사도 및 비유사도 행렬 그레이스케일로 표현

• 템플릿 매칭 함수의 결과값 (유사도 및 비유사도 값) 행렬을 그레이스케일로 변환
• SQDIFF 방식은 비유사도 방식이므로 가장 비슷한 부분에 0에 가까운 값을 나타냄
• 나머지는 유사도 방식이기 때문에 비슷할 수록 밝은 점으로 나타남







💬  탬플릿 매칭 예제

import sys
import numpy as np
import cv2


# 입력 영상 & 템플릿 영상 불러오기
src = cv2.imread('circuit.bmp', cv2.IMREAD_GRAYSCALE)
templ = cv2.imread('crystal.bmp', cv2.IMREAD_GRAYSCALE)

if src is None or templ is None:
    print('Image load failed!')
    sys.exit()

# 입력 영상 밝기 50증가, 가우시안 잡음(sigma=10) 추가
noise = np.zeros(src.shape, np.int32)
cv2.randn(noise, 50, 10)
src = cv2.add(src, noise, dtype=cv2.CV_8UC3)

# 템플릿 매칭 & 결과 분석
res = cv2.matchTemplate(src, templ, cv2.TM_CCOEFF_NORMED)
res_norm = cv2.normalize(res, None, 0, 255, cv2.NORM_MINMAX, cv2.CV_8U)

_, maxv, _, maxloc = cv2.minMaxLoc(res)
print('maxv:', maxv)
print('maxloc:', maxloc)

# 매칭 결과를 빨간색 사각형으로 표시
th, tw = templ.shape[:2]
dst = cv2.cvtColor(src, cv2.COLOR_GRAY2BGR)
cv2.rectangle(dst, maxloc, (maxloc[0] + tw, maxloc[1] + th), (0, 0, 255), 2)

# 결과 영상 화면 출력

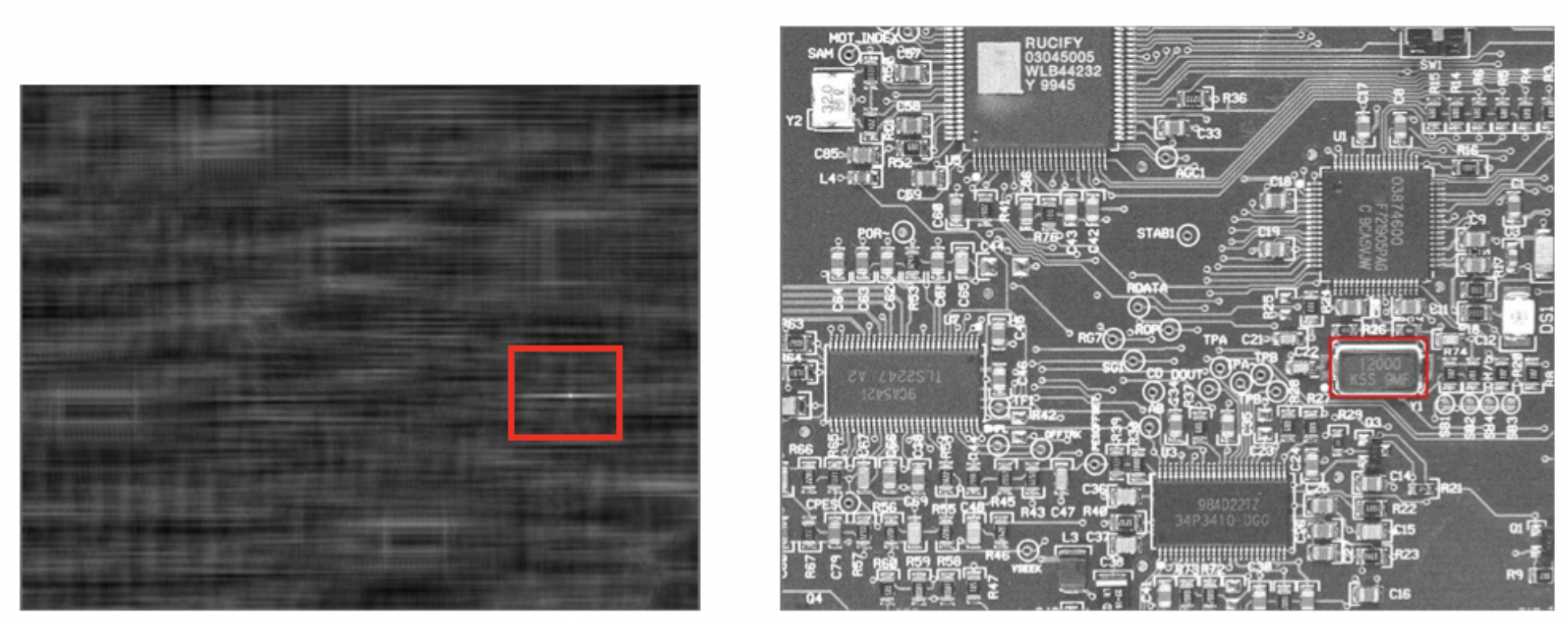

cv2.imshow('res_norm', res_norm)
cv2.imshow('dst', dst)
cv2.waitKey()
cv2.destroyAllWindows()

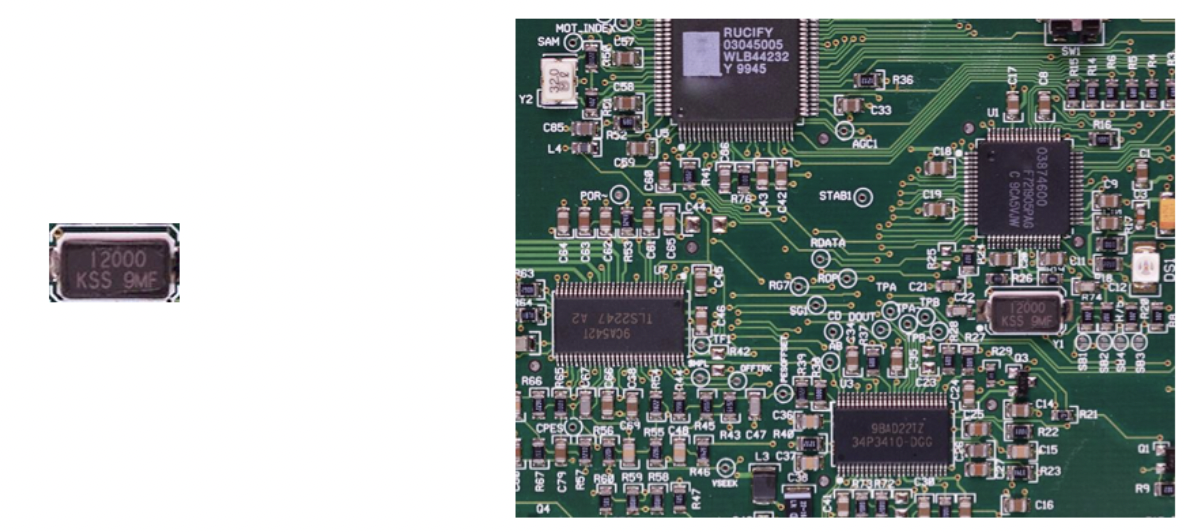

오른쪽의 회로 영상 파일에서 왼쪽의 크리스탈을 검출

⬇︎
